Ферма-ножницы: конструкция и преимущества

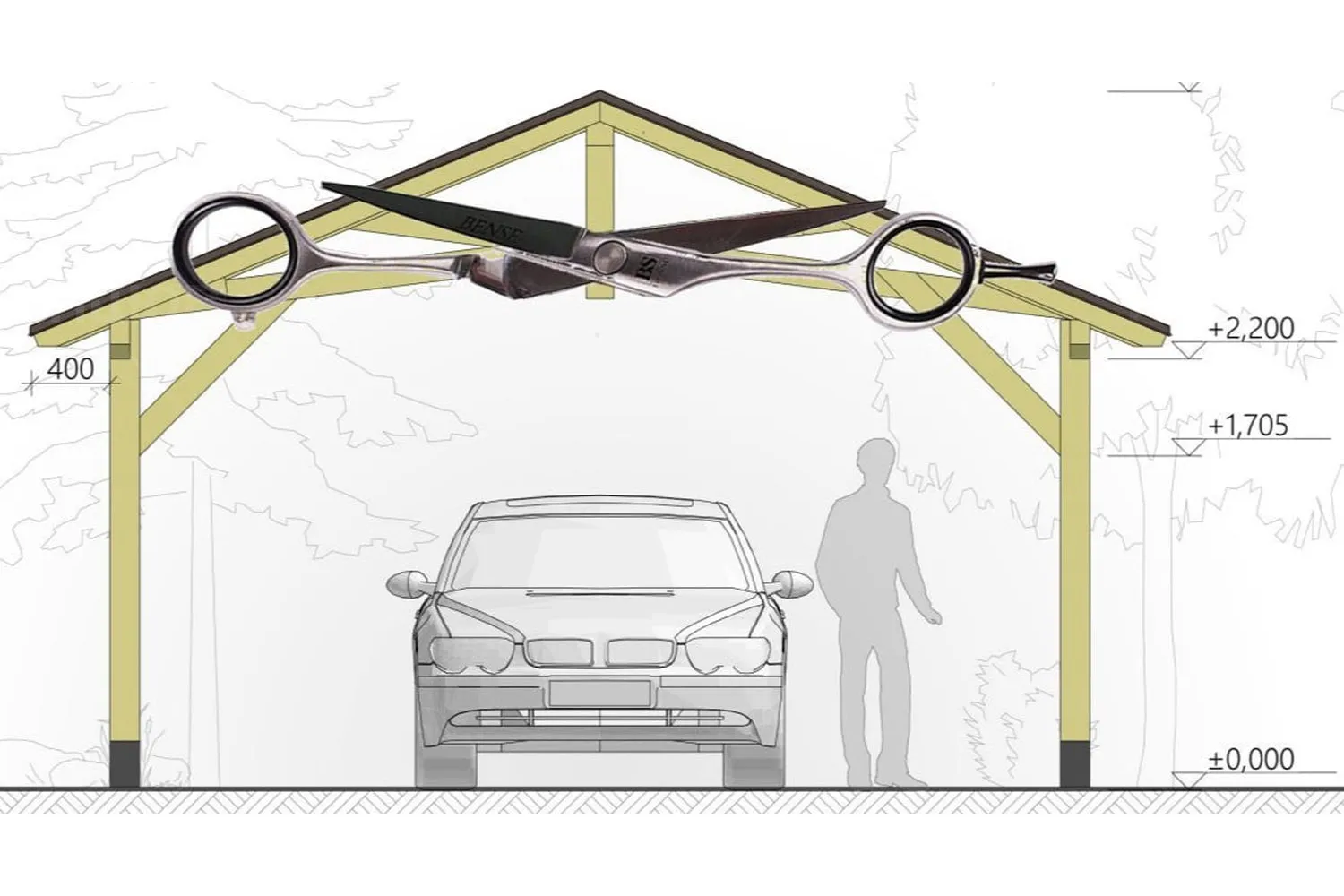

Такое необычное название - “ножницы”, стропильная ферма получила благодаря нижнему подпорному поясу, который состоит из двух пересекающихся деталей (затяжек) и внешне напоминающих форму открытых ножниц.
Затяжки приходят примерно в середину пролета стропил, и снимают основную нагрузку. Для дополнительной жесткости применяют вертикальный элемент - солдатик. Он дополнительно разбивает рисунок фермы на отдельные треугольники жесткости. Как и для любой фермы направление нагрузки от крыши направлено строго вниз, в места опор стропильной фермы на конструкцию.
Для изготовления фермы-ножницы, помимо самих стропил нужно две затяжки и одна стойка. Конструктивная схема очень простая, изготовление несложное, а в качестве материала можно использовать стандартные доски, без применения бруса. Доски можно перехлестывать в разных плоскостях, скрепляя между собой на гвозди. Дополнительно в местах стыковок и пересечений деталей дополнительно усиливают соединение с помощью гвоздевой пластины или накладок и тонкой фанеры.
Такая ферма не требует большого количества материала и технологически простая в изготовлении. Итоговая стоимость получается недорогой.
Дополнительным плюсом к невысокой цене фермы, можно отнести ее арочность. Для сравнения в обычных стропильных фермах применяют горизонтальные затяжки, которые устанавливаются на уровне опорного бруса. Затяжки создают плоскость потолка, а если помещение небольшое, то сильно скрадывают пространство. У ферм-ножниц затяжки идут под наклоном, создавая свод и высокий потолок. При этом фермы-ножницы имеют законченный внешний вид, и они фактурно смотрятся в интерьере помещения.
Применение фермы-ножницы
В нашей практике такие фермы зарекомендовали себя для двускатных крыш с пролетом от четырех до восьми метров. На сайте их можно увидеть в стандартных проектах автомобильных навесов. Конструкция навеса получается очень простой. Определяется ширина въезда, для одной машины - это 4 метра ширина пролета, для двух машин - минимум 5 метров, а комфортно 6 метров. Длину навеса можно набирать по необходимости. Стропильные фермы устанавливаются с шагом примерно 800-1000 мм, соединяется между собой межстропильными и коньковыми деталями. Дополнительно устанавливаются диагональные связи со стойками навеса. Это дополнительно усиливает всю конструкцию.
