Строительство большой беседки на готовом деревянном полу

Запрос на строительство беседки

К нам обратилась заказчица Анна с определенной задачей. У них на участке есть большая терраса, и они хотели смонтировать беседку.

Изначально на этом месте стояла большая беседка 6х10 метров. И в прошлую снежную зиму беседка полностью сложилась. “Вот прям целиком!”. Причем беседка была застрахована. По итогу затянувшееся история со страховой, экспертизой и прочим. Остатки беседки долго лежали, пока не закончились все эти процедуры. К концу лета разобрали площадку, и встал вопрос построить новую беседку на этом же месте.

Фото существующей площадки

Предварительная оценка

Они выбрали наш стандартный проект Скаут 6х9 метров. Мы обсудили, как это можно реализовать. У нас был похожий кейс, когда мы монтировали беседку на фундамент заказчика. Соответственно, сначала предложили сделать базовый расчет, а потом приехать к ним, изучить площадку и дать финальный ответ, как мы адаптируем проект, и подойдет ли их площадка под беседку. Базовый расчет подошел. В принципе, больше никаких дополнений не было, цена плюс-минус их устраивала, дороже они не хотели, поэтому никаких изысков они не искали, и не заказывали.

Внешний вид и планировка базового проекта Скаут 6х9 м

Основные вопросы:

• первое, подойдет ли существующая площадка под нашу конструкцию, можно ли в принципе на нее поставить большую беседку;
• можно наш стандартный размер беседки 9 метров подогнать под их существующую площадку 10 метров.

Соответственно, после предварительного расчета договорились на выезд, на замер и обследование готовой площадки, и дальнейшее эскизное проектирование.

Замер участка

К моменту замера разобрали две доски, чтобы можно было проинспектировать в каком состоянии сейчас находится площадка - посмотреть, что под полом находится, в нормальном ли состоянии сама площадка.

Сама площадка сделана следующим образом:

• песчаная подготовка;
• гравийная отмостка, по периметру укрепленная оцилиндрованными брусьями, чтобы они держали щебенку;
• внутри сделано свайное поле;
• далее металлический каркас из профильной трубы 30х60 мм
• сверху лаговая система из обрезного бруса 100х100 мм с шагом метр
• площадка застелена палубной доской 35х140 мм.

Состояние лаговой системы и досок в подпольном пространстве

Внутри прям свежая доска, то есть воды нет, дерево хорошо себя чувствует. При этом продухи практически отсутствовали, и палубную доску уложили вплотную. Но все лаги и доски - сухие, в хорошем состояние.

Площадка ровная. Померили лаги, шаг металлической обрешетки и свайное поле. На основании замера сделали эскиз, с привязкой к площадке.

Эскизный проект

Визуализация и фотопривязка 3D-модели беседки

План и фасад беседки

Техническое задание. Стоимость беседки

Основные элементы и их стоимость:

• Каркас из доски 35х140 мм, 35х90 - 63 600
• Стойки из клееного бруса 100х100 мм - 47 400
• Стойки из клееного бруса 150х150 мм - 12 500
• Опорный клееный брус 100х200 мм - 44 800
• Опорный клееный брус 100х250 мм - 57 600
• Обшивка внешняя - им. бруса - 60 000
• Панорамное остекление - алюминиевая раздвижная система - 232 600
• Остекление - алюминиевая распашная система - 123 500
• Стропильная система для плоских крыш из двутавровых балок - 160 700
• Отделка карнизов и фронтонов кровли из сосны  - 9 200
• Покрытие кровли - наплавляемая рулонная кровля  - 65 000
• Подшивка кровли - им. бруса - 148 200
• Отделка карниза из металлических планок - 2 200
• Отделка фронтона из металлических П-образных планок - 9 000
• Пластиковый желоб водостока - 8 400
• Пластиковый стояк для отвода воды - 9 400
• Ступень деревянная 1 шаг (сосна) - 9 700
• Металлический крепеж стоек - 40 700
• Монтаж - 105 300
• Доставка - 25 000
• Покраска комбинированная всех видимых элементов (укрывная + лессирующая ) 2 слоя на производстве - 236 400

Итого: 1 471 200 рублей

При итоговом расчете, особенных пожеланий не было. Еще дополнительно была рассчитана внутренняя отделка, но она не вошла в итоговый договор. Ее можно будет сделать в любой момент позже. По бюджету мы проходили по базовой комплектации, в таком виде и был заключен договор.

Рабочий проект и реализация на монтаже

План существующего свайного поля и привязка стен и столбов беседки

Сам проект 6х10 метров, надо было расположить с учетом шага свай. Чтобы концентрация нагрузок от крыши и стен не попадали в расстояние где-то между свай. Получилось, что внутренняя часть 4 метра шириной, плюс большой выпуск кровли. И для большого выпуска  кроли потребовался внешний ряд колонн, что в обычных моделях скаута нет. И на боковой террасе большой пролет шириной 6 метров.

Открытый каркас и стропильные деревянные двутавровые балки в интерьере беседки

В качестве стропильной системы для этой конструкции идут двутавровые балки. И обычно двутавровые балки зашиваются снизу. Но это первый проект, где двутавры просто покрашены укрывной краской и остались видимыми. Раньше мы думали, что двутавры достаточно грубая история, их непременно надо зашивать. Но здесь обсудили с заказчиком этот момент, было сказано что “нас это не смущает!”. Получилось аккуратно. На фото видно клееные балки и двутавры, а поскольку все покрашено в темный цвет, там вообще разницы в материале не видно. Экономия на обшивке порядка 150 тысяч получается, в принципе, очень даже существенная.

У заказчика после разрушения первой беседки появилась фобия, что большая беседка может сложиться от снега. И изначально они хотели скатную крышу, чтобы снег не лежал, и чтобы наклон крыши был острым. Но плоскую крышу тоже хотелось, потому что она понравилась по дизайну. Было непонятно, как чистить снег, а чистить снег хотели принципиально - быть уверенным, что крыша не сложится. Объективно, 6х10 метров, большой проект - большие пролеты, и есть вероятность, что при сугробе на крыше может что-то сложиться. А в остальном никаких опасней нет. В договоре подписались под гарантию, что будет лежать снег, что крыша выдержит.

Изначально на на торцевой стене была открывающееся окно

В момент монтажа поменялись местами дверь и окно.

Слайдер для лета хорошо - открыл, и пусть он стоит открытым. А вот для осенней-весенней погоды лучше распашная дверь. И здесь получилось, что две системы дублируют друг друга. Есть и слайдер, и здесь же открывающаяся дверь на двух сторонах.

Фото существующей площадки

Возвращаясь к опасениям разрушения беседки, чтобы получить жесткость конструкции применили металлические коннекторы для стыковки столбов с опорным брусом. Чтобы прям всё мертво стояло - и это реально сработало. Единственное, в основании тоже металлические кронштейны стоят, но на самом деле проще было без них. В данном случае металлический профиль, к которому надо было привариться этими коннекторами, оказался слабоват. Опорные стаканы столбов в основании оказались слишком мощные для профиля обвязки свай. Пришлось дополнительно усиливать сварные швы. И проще было бы столбы к лагам привязать за счет самих балок, при этом не теряя в надежности. Просто получилось более трудоемкое решение.

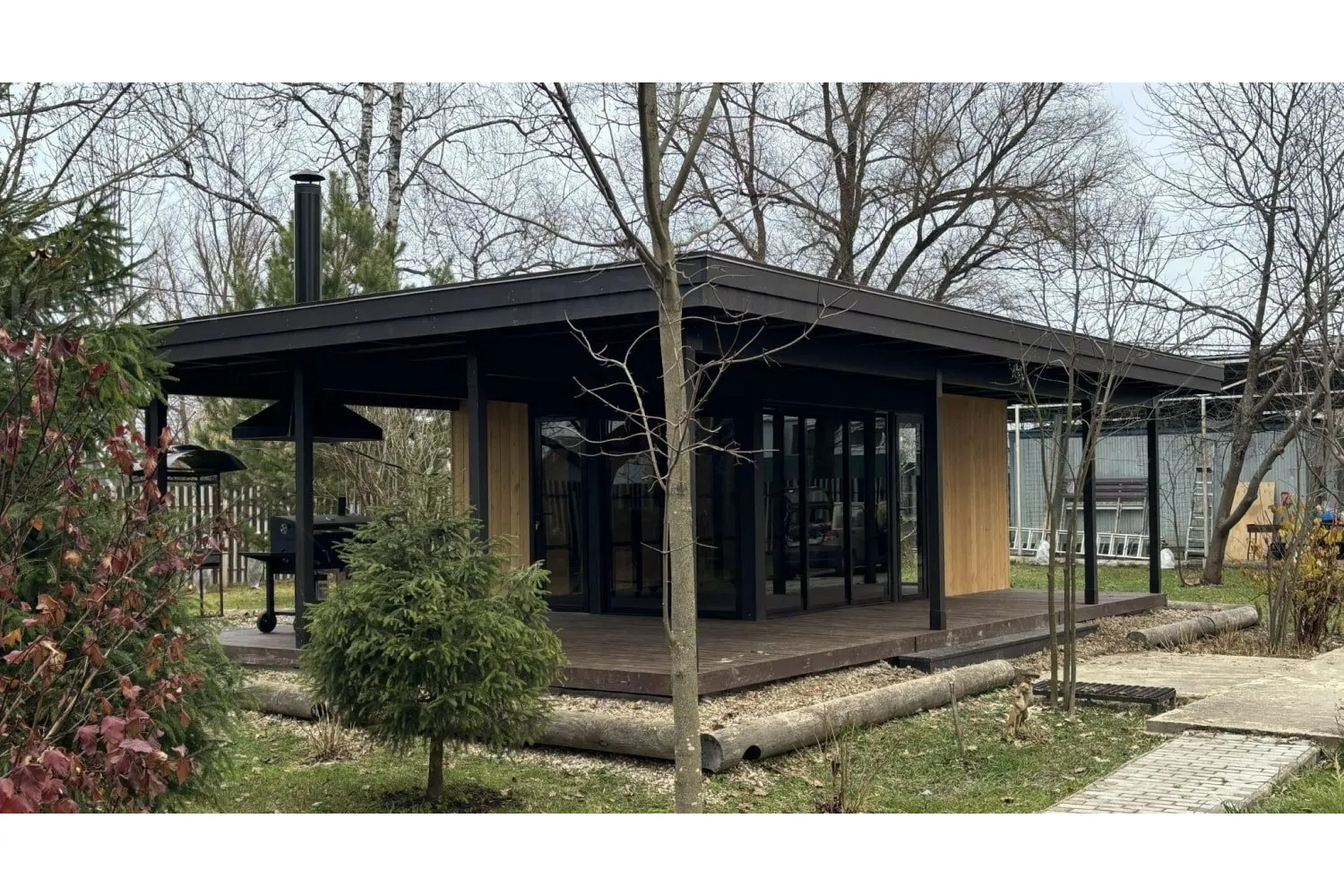

Построенная беседка

По итогу получился знаковый проект для нашей компании. Большая беседка, с привязкой к существующей площадки, где надо было учесть все особенности - готовое основание, и большой вынос крыши, и усиление прочности для надежности крыши. Результат есть! Далее будем присматривать за проектом, в течении гарантийного срока.

Результат до и после

Фото готовой террасы / Фотопривязка 3D-модели

Монтаж и финальный результат
